جزئیات محصول:
|
| بازدارنده شعله: | آره | حفاظت آب بندی و کرنش را فراهم کنید: | کابل های 1 و 3 هسته ای |
|---|---|---|---|
| منشاء: | CN (منشا) | لوگو: | سفارشی می تواند انجام دهد |
| مواد: | پلی الفین متقاطع | زمان پیشرو: | 3-7 روز |
| نوع مقره: | مفاصل انقباض حرارتی | مقاوم در برابر اشعه ماوراء بنفش: | آره |
| برجسته کردن: | مفاصل 3 هسته ای برای کاهش گرما,مفاصل کوچک کننده حرارتی 42KV,مفاصل کوچک کننده گرما برای کابل های MV,42KV Heat Shrink Joints,MV Cables Heat Shrink Joints |
||

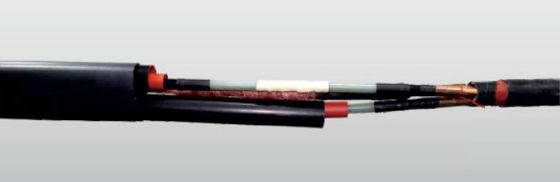

1-core،3-core گرما کوچک کردن مفاصل برای MV کابل ها تا 42KV
این مفصل برای کابل های واحد هسته ای یا سه هسته ای پلیمری ایزوله شده MV تا 35kV طراحی شده است.
لوله کنترل استرس،همراه با ماستیک کاهش استرس،برای صاف کردن میدان الکتریکی در انتهای صفحه کابل استفاده می شود.لوله عایق گرما کوچک شدن فراهم می کند ضخامت عایق سازگار بیش از عایق هسته ای.
لوله دو لایه ای ضد گرما برای کمک به اطمینان از یک رابط بدون خلا بین عایق و صفحه استفاده می شود. شبکه مس که در اطراف منطقه مشترک پیچیده شده است، صفحه فلزی را بازسازی می کند.هر دو جوش و جوش یا اتصال زمین بدون جوش در دسترس است برای ارائه پیوستگی صفحه نمایش در سراسر مفصلمهر و موم خارجی و حفاظت توسط یک لوله ضد گرما با پوشش چسب انجام می شود.

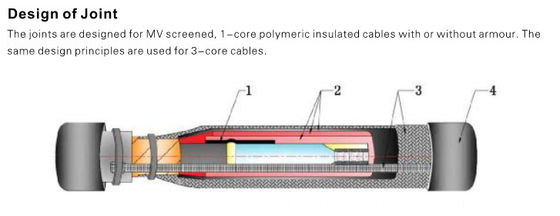

1کنترل فشار الکتریکی
لوله کنترل استرس،همراه با ماستیک کاهش استرس،برای صاف کردن میدان الکتریکی در انتهای صفحه کابل استفاده می شود.
2عایق و پرده
لوله عایق ضد گرما باعث می شود که ضخامت عایق ثابت باشد تا از ضخامت کابل نیز بیشتر باشد.همچنین یک لوله نیمه رسانا / عایق دو لایه ای برای کمک به اطمینان از یک رابط بدون خلا بین عایق و صفحه استفاده می شود.
3. محافظ فلزی
شبکه مس که در اطراف ناحیه مفصل پیچیده شده است، صفحه فلزی را بازسازی می کند. یا اتصال خازنی یا بدون خازنی موجود است تا تداوم صفحه را در سراسر مفصل فراهم کند.
4مهر و موم خارجی و حفاظت
مهر و موم خارجی و حفاظت توسط یک لوله چسب پوشانده شده، کاهش حرارتی انجام می شود. این محافظت مکانیکی و مقاومت شیمیایی را همانطور که از پوشش کابل انتظار می رود، فراهم می کند.
• از پلیولفین های متقاطع ساخته شده
• در صورت درخواست مشتری، لوله های ضد شعله در دسترس هستند
• پاسخگویی به انواع الزامات پیکربندی
• دمای کوچک شدن: شروع در 90°C، و به طور کامل در 130°C بهبود یافت.
جدول انتخاب:
RSJY-1اتصال مستقیم برای کابل های جداکننده پلیمر یک هسته ای 6kV، 10kV، 20kV، 30kV و 35kV
این مفصل برای کابل های جدا کننده پلیمر تک هسته ای MV تا 35kV طراحی شده است.
| ولتاژ اسمی U0....m) | قطعه عرض ((ملی متر2) | کیت شماره | L |
| ابعاد ((ملی متر) | |||
| 3.6/6 ((7.2) kV | 25 تا 50 | 6kVRSJY-1/1 | 820 |
| 70 تا 120 | 6kVRSJY-1/2 | 820 | |
| 150 تا 240 | 6kVRSJY-1/3 | 820 | |
| 300 تا 400 | 6kVRSJY-1/4 | 820 | |
| 500 تا 630 | 6kVRSJY-1/5 | 820 | |
| 800 تا 1000 | 6kVRSJY-1/6 | 820 | |
| 1200 | 6kVRSJY-1/7 | 820 | |
| 6/10 ((12) kV 6.35/11 ((12) کلوولت 8.7/15 ((17.5) kV |
25 تا 50 | 10kVRSJY-1/1 | 820 |
| 70 تا 120 | 10kVRSJY-1/2 | 820 | |
| 150 تا 240 | 10kVRSJY-1/3 | 820 | |
| 300 تا 400 | 10kVRSJY-1/4 | 820 | |
| 500 تا 630 | 10kVRSJY-1/5 | 820 | |
| 800 تا 1000 | 10kVRSJY-1/6 | 820 | |
| 1200 | 10kVRSJY-1/7 | 820 | |
| 12/20 ((24) kV 12.7/22 ((24) kV | 35 تا 50 | 20kVRSJY-1/1 | 820 |
| 70 تا 120 | 20kVRSJY-1/2 | 820 | |
| 150 تا 240 | 20kVRSJY-1/3 | 820 | |
| 300 تا 400 | 20kVRSJY-1/4 | 1020 | |
| 500 تا 630 | 20kVRSJY-1/5 | 1020 | |
| 800 تا 1000 | 20kVRSJY-1/6 | 1020 | |
| 1200 | 20kVRSJY-1/7 | 1020 | |
| 18/30 ((36) کلوولت 19/33 ((36) کلوولت |
35 تا 50 | 30kVRSJY-1/1 | 1100 |
| 70 تا 120 | 30kVRSJY-1/2 | 1100 | |
| 150 تا 240 | 30kVRSJY-1/3 | 1100 | |
| 300 تا 400 | 30kVRSJY-1/4 | 1100 | |
| 500 تا 630 | 30kVRSJY-1/5 | 1100 | |
| 800 تا 1000 | 30kVRSJY-1/6 | 1100 | |
| 1200 | 30kVRSJY-1/7 | 1100 | |
| 20.8/36 ((42) کلوولت | 50 | 35kVRSJY-1/1 | 1100 |
| 70 تا 120 | 35kVRSJY-1/2 | 1100 | |
| 150 تا 240 | 35kVRSJY-1/3 | 1100 | |
| 26/35 ((42) کلوولت | 35kVRSJY-1/4 | 1160 | |
| 500 تا 630 | 35kVRSJY-1/5 | 1160 | |
| 800 تا 1000 | 35kVRSJY-1/6 | 1160 | |
| 1200 | 35kVRSJY-1/7 | 1160 |
يادداشت:
1. وصل کننده ها بايد جداگانه سفارش داده بشن
2.RSJY-1 براي کابل هايي با سيم مس بدون زره است
3. اتصال بدون solder باید به طور جداگانه به صورت زیر سفارش داده شود:
·برای کابل هایی که دارای سیم مس هستند، پسوند-WA را اضافه کنید.به عنوان مثال,6kVRSJY-1/1-WA.
·برای کابل هایی که دارای پرده نوار مس با سیم زره ای هستند، پسوند X را اضافه کنید.به عنوان مثال،6kVRSJY-1/1-X.
RSJY-3اتصال مستقیم برای کابل های جداکننده پلیمر 3 هسته ای 6kV، 10kV، 20kV، 30kV و 35kV
این مفصل برای سه هسته پلیمر جدا کننده کابل های MV تا 35kV طراحی شده است.
| ولتاژ اسمی U0....m) | قطعه عرض ((ملی متر2) | کیت شماره | L |
| ابعاد ((ملی متر) | |||
| 3.6/6 ((7.2) kV | 25 تا 50 | 6kVRSJY-3/1 | 1620 |
| 70 تا 120 | 6kVRSJY-3/2 | 1620 | |
| 150 تا 240 | 6kVRSJY-3/3 | 1620 | |
| 300 تا 400 | 6kVRSJY-3/4 | 1620 | |
| 500 تا 630 | 6kVRSJY-3/5 | 1620 | |
| 6/10 ((12) kV 6.35/11 ((12) کلوولت 8.7/15 ((17.5) kV |
25 تا 50 | 10kVRSJY-3/1 | 1620 |
| 70 تا 120 | 10kVRSJY-3/2 | 1620 | |
| 150 تا 240 | 10kVRSJY-3/3 | 1620 | |
| 300 تا 400 | 10kVRSJY-3/4 | 1620 | |
| 500 تا 630 | 10kVRSJY-3/5 | 1620 | |
| 12/20 ((24) kV 12.7/22 ((24) kV | 35 تا 50 | 20kVRSJY-3/1 | 1620 |
| 70 تا 120 | 20kVRSJY-3/2 | 1620 | |
| 150 تا 240 | 20kVRSJY-3/3 | 1620 | |
| 300 تا 400 | 20kVRSJY-3/4 | 2320 | |
| 500 تا 630 | 20kVRSJY-3/5 | 2320 | |
| 18/30 ((36) کلوولت 19/33 ((36) کلوولت |
35 تا 50 | 30kVRSJY-3/1 | 2520 |
| 70 تا 120 | 30kVRSJY-3/2 | 2520 | |
| 150 تا 240 | 30kVRSJY-3/3 | 2520 | |
| 300 تا 400 | 30kVRSJY-3/4 | 2520 | |
| 500 تا 630 | 30kVRSJY-3/5 | 2520 | |
| 20.8/36 ((42) کلوولت | 50 | 35kVRSJY-3/1 | 2520 |
| 70 تا 120 | 35kVRSJY-3/2 | 2520 | |
| 150 تا 240 | 35kVRSJY-3/3 | 2520 | |
| 26/35 ((42) کلوولت | 35kVRSJY-3/4 | 2620 | |
| 500 تا 630 | 35kVRSJY-3/5 | 2620 |
يادداشت:
1. وصل کننده ها بايد جداگانه سفارش داده بشن
2.RSJY-3 براي کابل هايي با سيم مس بدون زره است
3. اتصال بدون solder باید به طور جداگانه به صورت زیر سفارش داده شود:
·برای کابل هایی که دارای سیم مس هستند، پسوند WA را اضافه کنید.به عنوان مثال،6kVRSJY-3/1-WA.
·برای کابل هایی که دارای پرده نوار مس با سیم زره ای هستند، پسوند X را اضافه کنید.به عنوان مثال,6kVRSJY-3/1-X.
کاربردها:
کیفیت تولید حرفه ای قابل اعتماد است
سوال1: شما چه گواهینامه یا گزارش آزمایش دارید؟
پاسخ: ما UL، ROHS و REACH داریم.
سوال2: چطور سفارشم را ارسال کنم؟ آیا امن است؟
A: برای بسته های کوچک، ما آن را با اکسپرس مانند Fedex، UPS، TNT، DHL و غیره ارسال می کنیم.
برای بسته های بزرگ، ما آنها را از طریق هوا یا از طریق دریا یا قطار ارسال می کنیم. ما از بسته بندی خوب استفاده می کنیم و ایمنی را تضمین می کنیم. ما مسئول هر گونه آسیب به محصول در هنگام تحویل خواهیم بود.
سوال سوم، زمان تحویل شما چطوره؟
A: ما محصولات زیادی در انبار داریم. ما می توانیم محصولات انبار را در 3 روز کاری ارسال کنیم.
اگر بدون موجودی یا موجودی کافی نباشد، زمان تحویل را با شما بررسی خواهیم کرد.
سوال 4: میشه نمونه ها رو ارائه بدید؟ نمونه ها رایگان هستن؟
جواب: بله می تونیم نمونه ها رو ارائه بدیم
معمولا برای محصولات استاندارد ما با سهام، ما می توانیم نمونه های رایگان را برای آزمایش ارائه دهیم.
سوال پنجم: میتونم لوگو خودم رو رویش بذارم؟
A: البته، ما یک تولید حرفه ای هستیم و بیش از 10 سال تجربه OEM داریم.
